MIPI（Mobile Industry Processor Interface）是由ARM、Nokia、TI等公司于2003年聯合成立的MIPI聯盟制定的移動設備接口標準。其核心目標是標準化移動設備內部接口（如攝像頭、顯示屏、基帶芯片等），以減少設計復雜度、提升靈活性，并解決兼容性問題。目前，MIPI已成為智能手機、汽車電子、物聯網設備的主流互聯方案，涵蓋物理層、協議層和應用層規范。

MIPI協議族包含多種專用接口：

MIPI DSI（Display Serial Interface）

用途：連接處理器與顯示屏（LCD/OLED），傳輸視頻數據及控制指令

特性：

支持高分辨率（4K/8K）與高刷新率（144Hz）

采用差分信號（D-PHY）或三線制（C-PHY），帶寬達2.5Gsym/s/通道（C-PHY v1.2

減少布線數量（傳統并行接口的1/3），降低功耗

MIPI CSI（Camera Serial Interface）

用途：連接攝像頭傳感器與處理器，傳輸圖像/視頻流

特性：

支持RAW/YUV/RGB等數據格式，帶寬達1.5Gbps/通道（D-PHY v1.2）

多通道聚合（如4通道）實現6Gbps+ 傳輸速率，滿足4K@120fps需求

內置錯誤檢測機制，提升穩定性

低速控制協議

MIPI I3C：替代I2C總線，支持更高帶寬（12.5MHz）與更低功耗，兼容I2C設備

SLIMbus：用于音頻子系統互聯（麥克風/揚聲器）

物理層技術：D-PHY vs C-PHY

關鍵優勢：

低功耗：LP模式電流僅微安級，適合電池供電設備

抗干擾：差分信號抑制共模噪聲，結合自適應均衡技術增強穩定性

靈活性：協議層（如CSI-2/DSI）與物理層解耦，適配多場景需求

應用領域

移動設備：手機攝像頭（索尼IMX989傳感器 → CSI-2）、AMOLED屏（三星E6材質 → DSI）

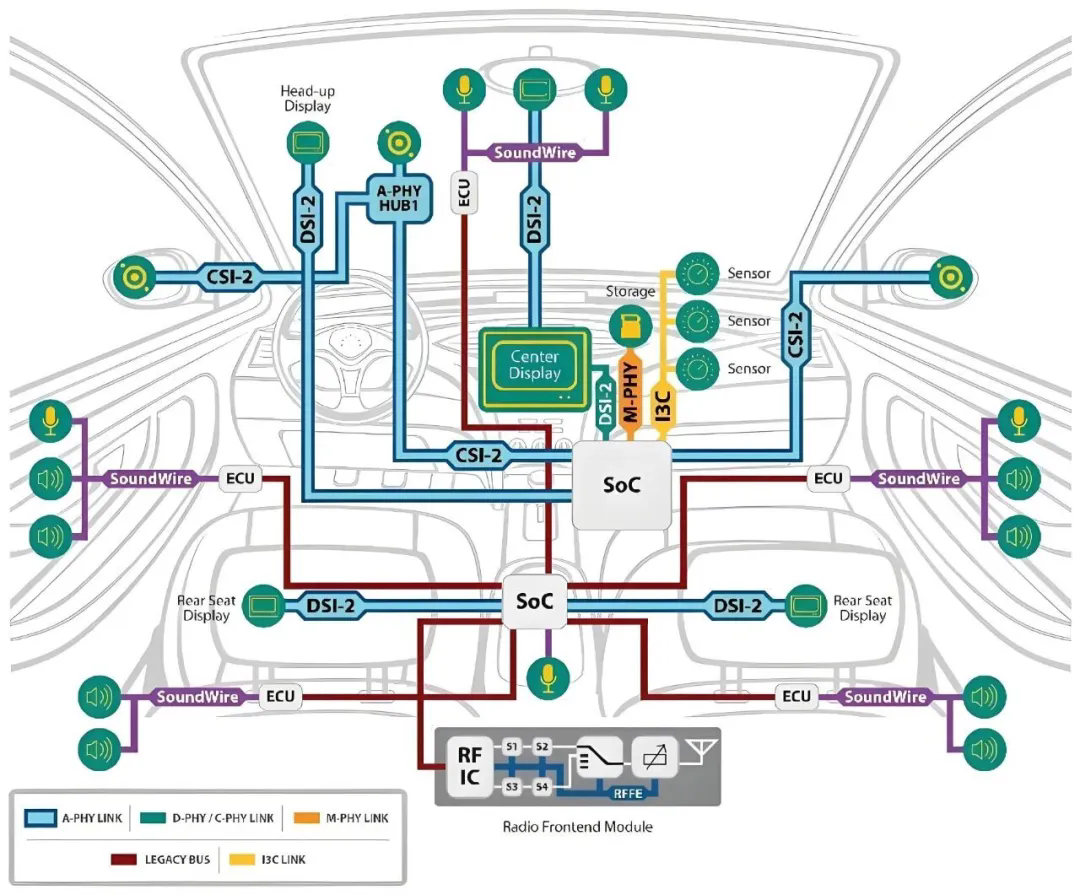

汽車電子：車載攝像頭（特斯拉Autopilot → CSI-2）、中控屏（高通SA8155P → DSI），支持-40°C~105°C寬溫

物聯網與工業：

無人機圖傳（DJI Air 3 → CSI-2）、工業相機（Basler 3D ToF → CSI-2）、AR/VR顯示（Meta Quest 3 → DSI）。

信號完整性

差分對走線需等長（±5mil）、阻抗匹配（100Ω±10%），避免直角轉彎

參考層完整地平面，減少信號反射

MIPI接口以低功耗、高帶寬、強抗干擾特性，成為移動與嵌入式系統的互聯基石。其協議族（DSI/CSI/I3C）與物理層（D-PHY/C-PHY）的模塊化設計，兼顧了顯示、攝像、控制等多場景需求。隨著汽車電子與AIoT的發展，MIPI正通過A-PHY等新標準向長距離、超高速領域突破，為智能駕駛與元宇宙提供底層支持
